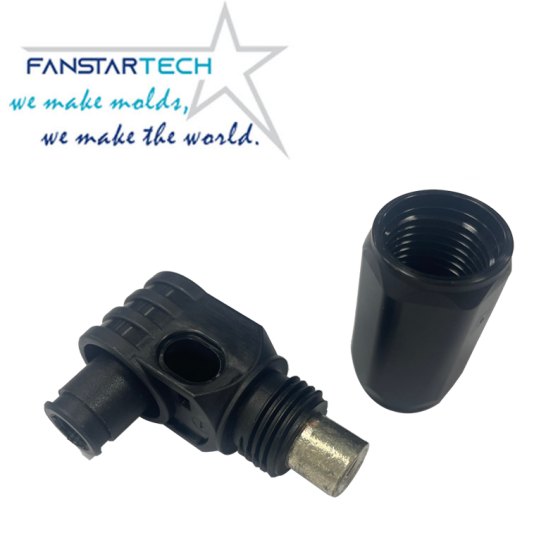

注塑模具上的螺紋分為內螺紋和外螺紋兩種形式，注塑制品螺紋牙型通常有標準螺紋、矩形螺紋、梯形螺紋、鋸齒形螺紋、圓弧形螺紋、V形螺紋六種，如圖所示。對于不同的應用場合可以選擇不同的牙形，如強度要求高的場合可選擇用鋸齒形螺紋。對于現在常用的包裝瓶及瓶蓋螺紋，則常用多頭的圓弧形螺紋，它可以使瓶蓋在一兩圈范圍內擰緊。

因為塑料模具的強度相對金屬來說不是很高，加上塑料通常較軟，所以塑件上的螺紋應選用螺牙尺寸較大者。當螺紋直徑較小時，更不宜采用細牙螺紋，否則加上塑料螺紋的收縮，將很難得到理想的強度。通常可按下表選擇。

1.遵循基本設計原則:

避免使用螺距小于0.75毫米的螺紋，以及最大可用螺紋為5毫米的線程。

防止因塑料收縮而直接形成長螺紋，以防止螺距變形。

確保容差大于塑性收縮的螺紋。

如果內外螺紋匹配，間隙應控制在0.1~0.4毫米之間。

螺桿齒不應延伸到產品的末端，應安裝約0.8mm的拋光桿，以方便注塑模具加工和延長螺紋壽命。
